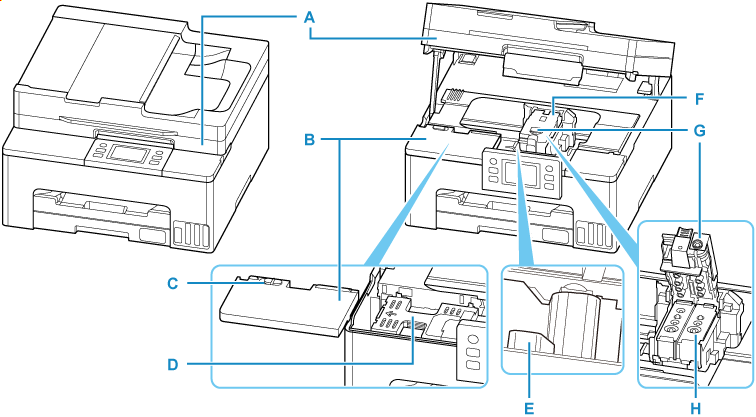

Вид внутренних частей
- A: Модуль сканирования / крышка
- Сканирует оригинальные документы. Откройте чернильные контейнеры для повторной заправки и удаления замятой бумаги.
- B: Крышка для обслуживания
- Извлеките при замене картриджа для обслуживания.
- C: Фиксатор крышки для обслуживания
- Используйте при замене картриджа для обслуживания.
- D: Картридж для обслуживания
-
Абсорбирует чернила, используемые для очистки.
- E: Рычажок чернильного клапана
-
Действия при транспортировке принтера.
- F: Держатель печатающей головки
- Печатающая головка предварительно установлена.
- G: Фиксирующая крышка печатающей головки
- Блокирует печатающую головку на месте.
- H: Печатающая головка
